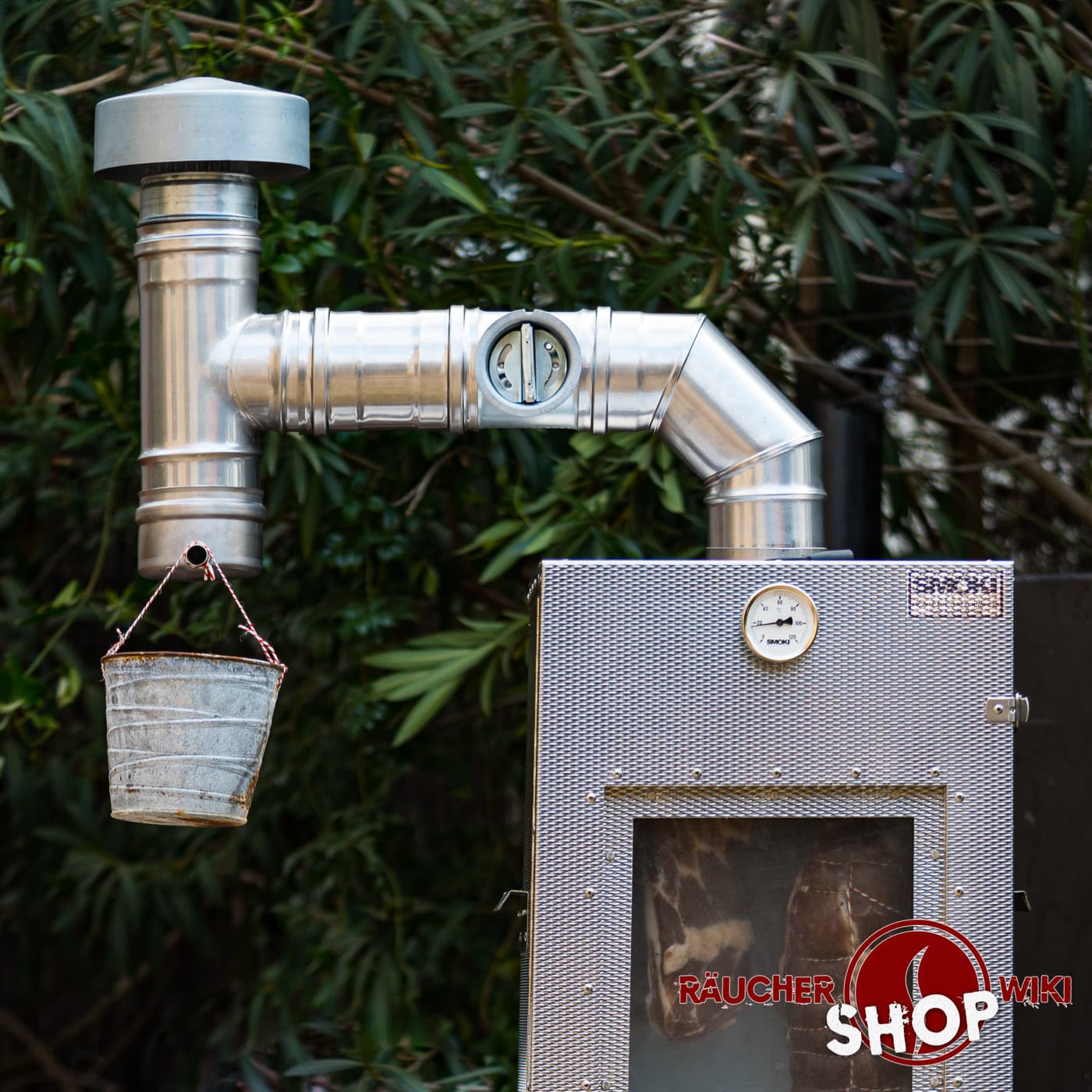

SMOKI Abgasanlage DN100

Abgasanlage für Räucheröfen mit Rohranschluss

Diese Abgasanlage passt für alle Räucheröfen mit DN100 Rohranschluss. Damit kannst Du den Rauchauslass dorthin verlagern, wo der Rauch niemanden stört (z. B. außerhalb eines Unterstands, oberhalb des Hausdachs usw.). Du kannst auf dieser Seite Deine Abgasanlage individuell konfigurieren. Der Endpreis wird entsprechend angepasst.

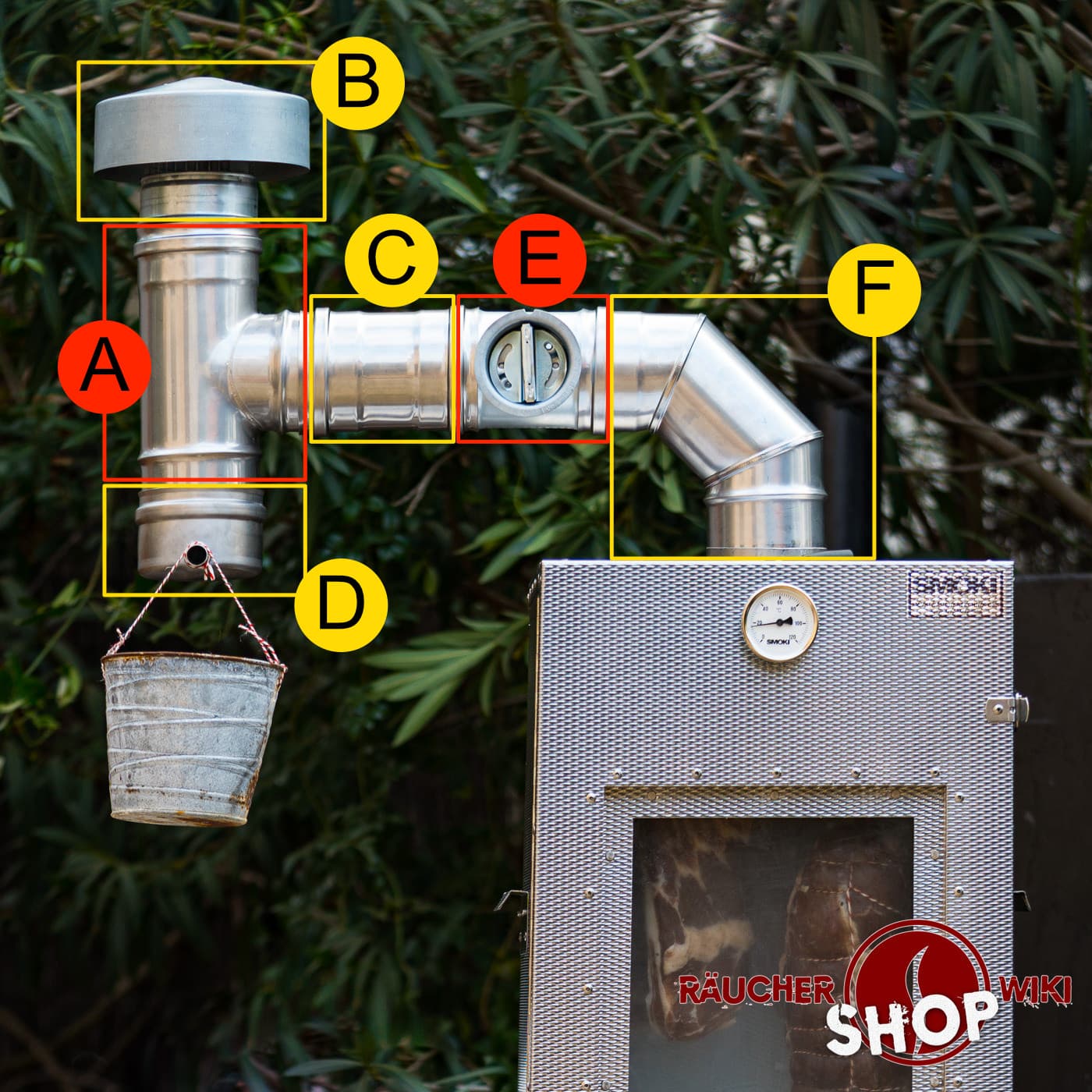

Die Abgasanlage besteht aus folgenden Teilen (siehe Abbildung):

• A) T-Stück
• B) Dachhaube
• C) Doppelmuffe
• D) Kondensatabscheider
• E) Drosselklappe (bei doppelwandingen Smokis bereits im Lieferumfang)
• F) 90° Bogen
• Nicht abgebildet: Längenelemente

Aufbau der Abgasanlage:

Der Bogen (F) passt direkt auf alle SMOKI-Räucheröfen mit Rohranschluss. Für Räucheröfen anderer Hersteller benötigst Du ggf. ein Verbindungselement.

Wenn Du einen SMOKI-Räucherofen mit Rohranschluss hast oder ihn jetzt bestellen möchtest, benötigst Du keine separate Drosselklappe (E). Diese ist im Lieferumfang Deines SMOKI-Räucherofens enthalten. Für die Verbindung von Drosselklappe (E) und T-Stück (A) wird die Doppelmuffe (C) benötigt.

Die Dachhaube (B) schützt vor Regen und dem Eindringen von Nagern.

Die Verwendung der Längenelemente

Zwischen T-Stück (A) und Dachhaube (B) kannst Du beliebig viele Längenlemente installieren und so den Rauch z. B. über Deinem Hausdach ableiten. Weil der Rauch auf der langen Strecke an den Rohwänden abkühlen wird, wird sich Kondensat daran absetzen, nach unten laufen und sich im Kondensatabscheider (D) sammeln. An den Kondensatabscheider kannst Du einen Schlauch anschließen oder ein Gefäß zum Sammeln des Kondensats anhängen.
